小型减速机系列

小型齿轮减速电机系列

小型齿轮减速电机也称为微型齿轮减速电机,是微型电机驱动闭式传动减速装置(又称为微型齿轮减速马达),就是减速机和电机(或者马达)的组合体,用来降低转速和增大转矩,以满足机械设备工作的需要。而这种组合也可以称为齿轮减速机或者齿轮减速马达等。
小型齿轮减速电机

恒铭智能是一家专业从事减速电机制造的公司,我们引以为傲的产品线之一就是小型齿轮减速电机系列。该系列包括1#减速机18轴、2#减速机22轴、3#减速机28轴、4#减速机32轴、5#减速机40轴、6#减速机50轴以及145#直角减速机。无论您的需求是什么样的,我们都能为您提供高质量和可靠性的解决方案。

这些小型齿轮减速电机是通过精心设计和制造而成的,具有卓越的性能和耐用性。它们采用优质齿轮材料和先进的生产工艺,确保了高效传动和长寿命。同时,它们具有紧凑的外形尺寸,适用于空间有限的应用场景。

我们为每个型号提供了详细的参数和外形尺寸图纸,以帮助您更好地了解产品。无论是什么行业或应用领域,我们的小型齿轮减速电机系列都能满足您的要求,并提供可靠的动力转换解决方案。

请访问我们的网页,了解更多关于小型齿轮减速电机系列的信息,并与我们的销售团队联系,我们将竭诚为您提供技术支持和咨询服务。

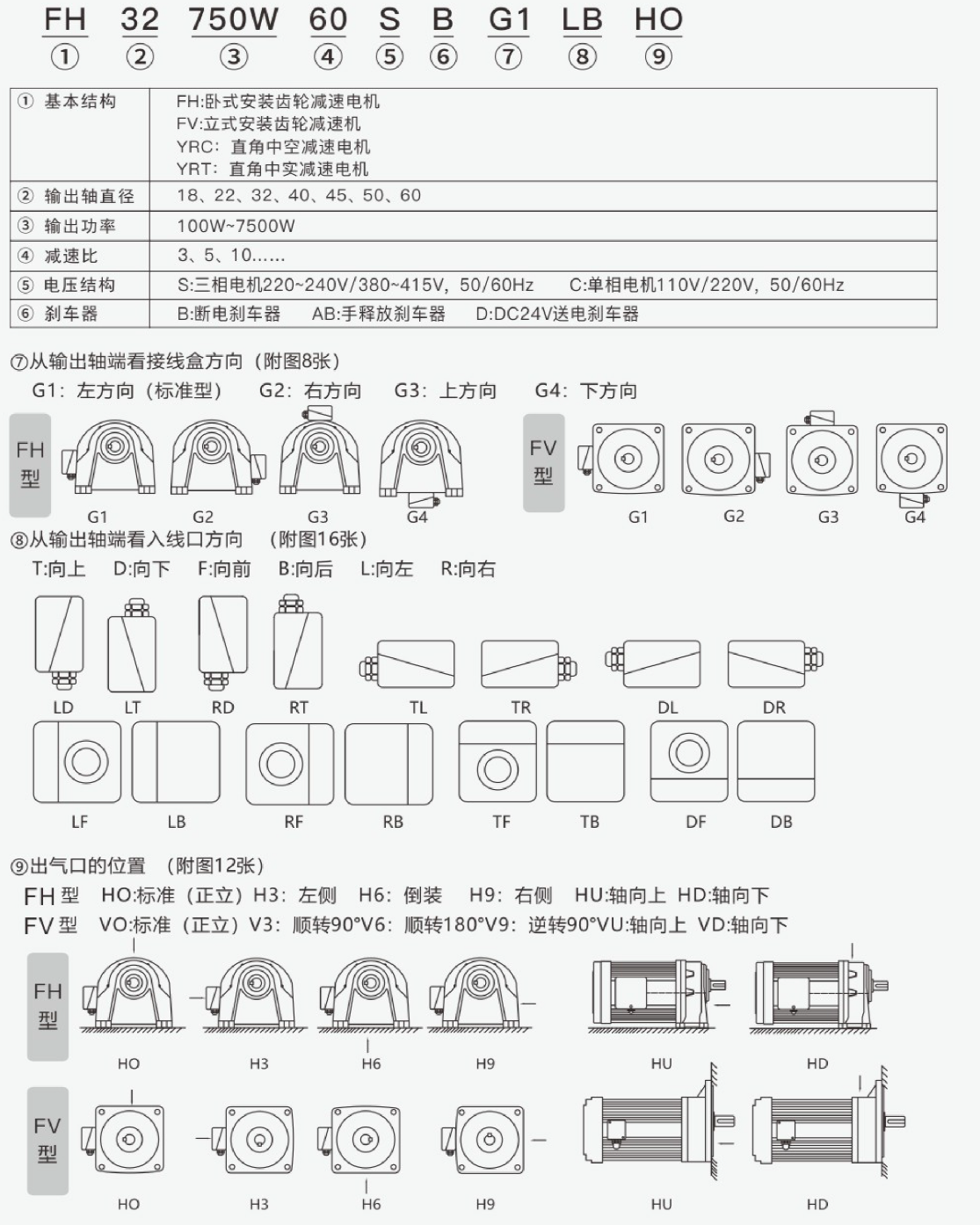

小型齿轮减速电机型号说明

小型齿轮减速电机型号说明与阅读方法
  • 基本结构:
    • FH:卧式安装齿轮减速电机
    • FV:立式安装齿轮减速机
    • YRC:直角中空减速电机
    • YRT:直角中实减速电机
  • 输出轴直径:18/22/32/40/45/50/60
  • 输出功率:100W~7500W
  • 减速比:3/5/10……
  • 电压结构:S:三相电机220-240V/380-415V,50/60Hz;C:单相电机110V/220V,50/60Hz。

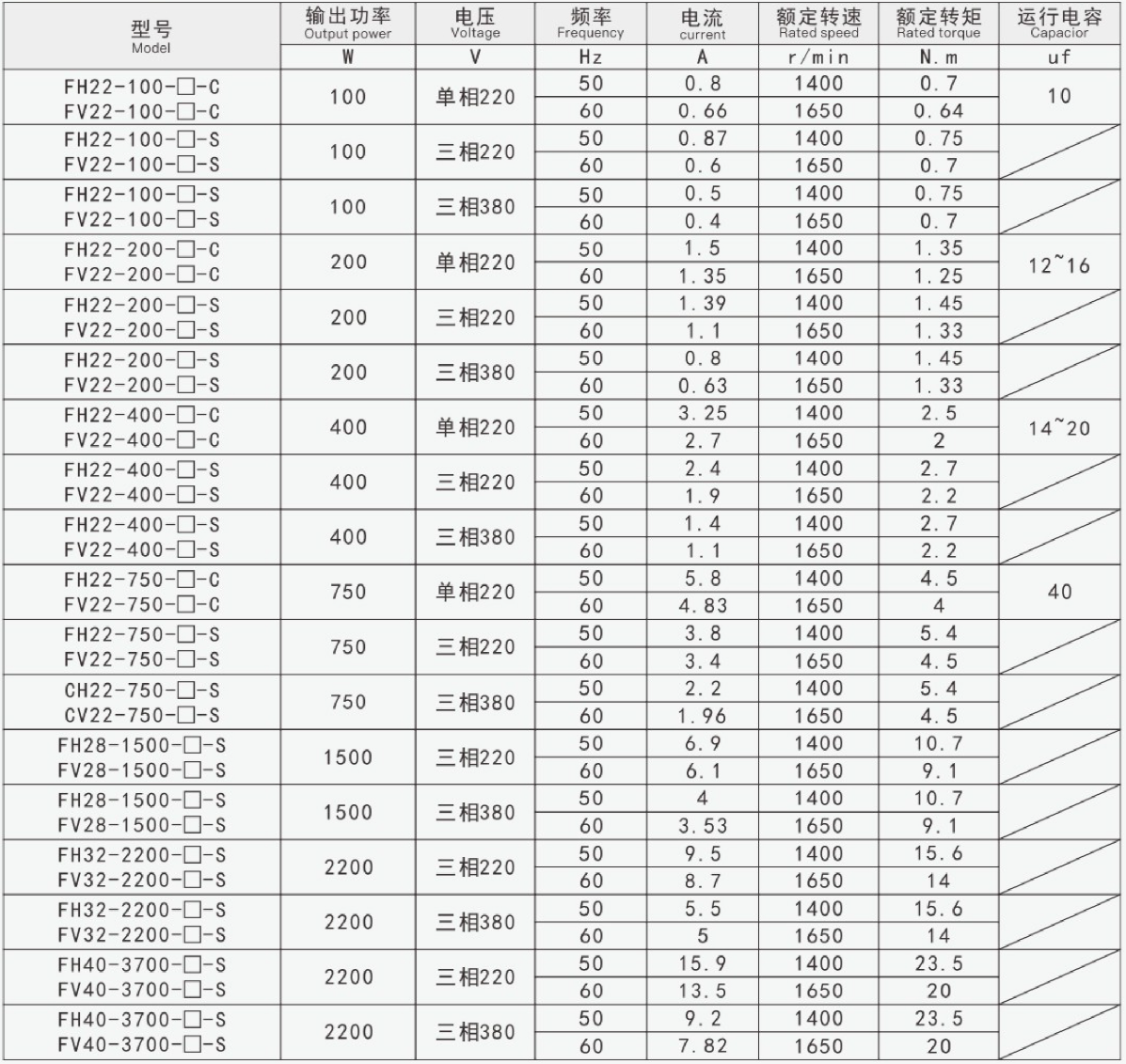

小型齿轮减速电机型号/性能参数表

小型齿轮减速电机型号与性能参数表

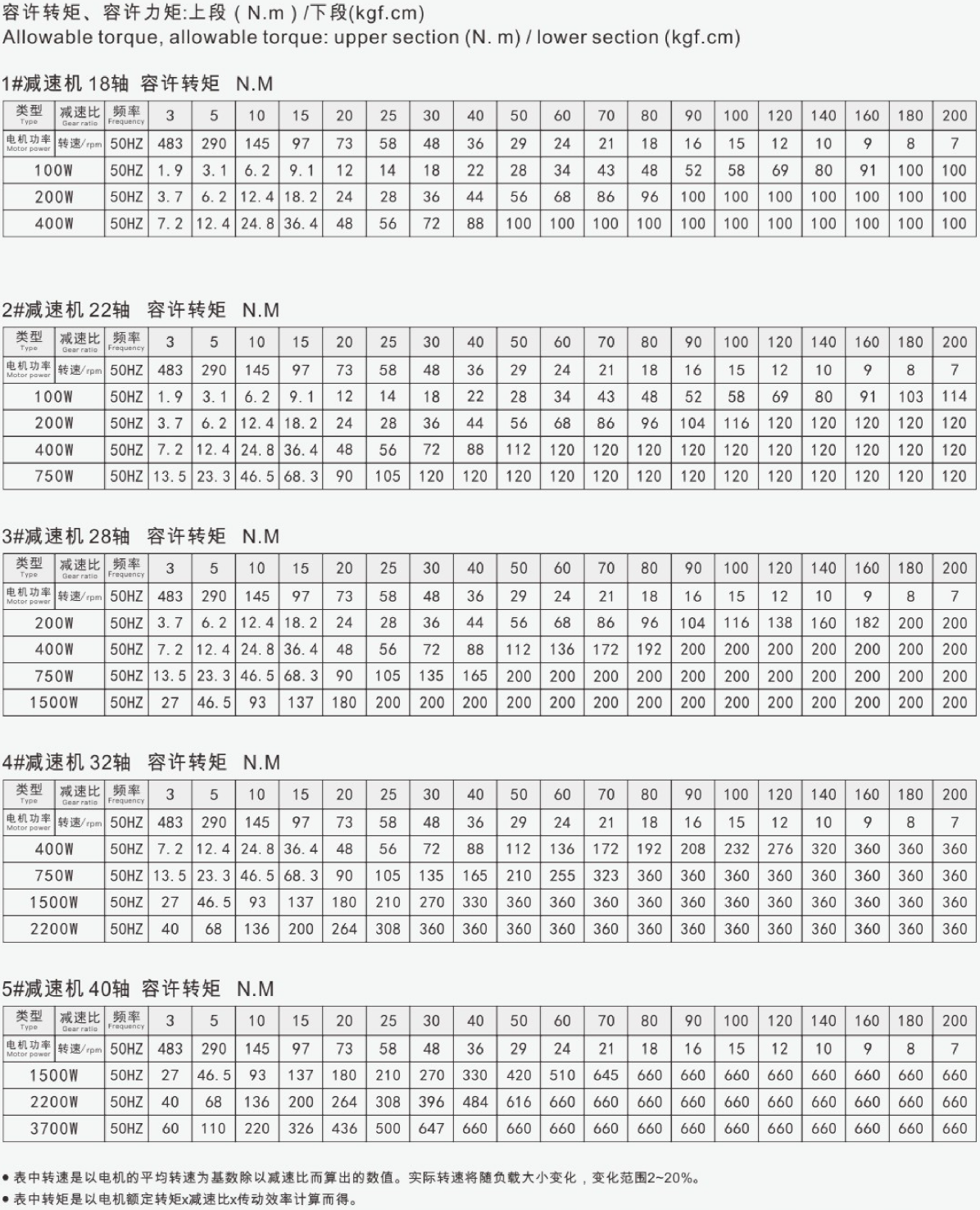

小型齿轮减速电机容许转矩、力矩表

小型齿轮减速电机容许转矩、力矩表

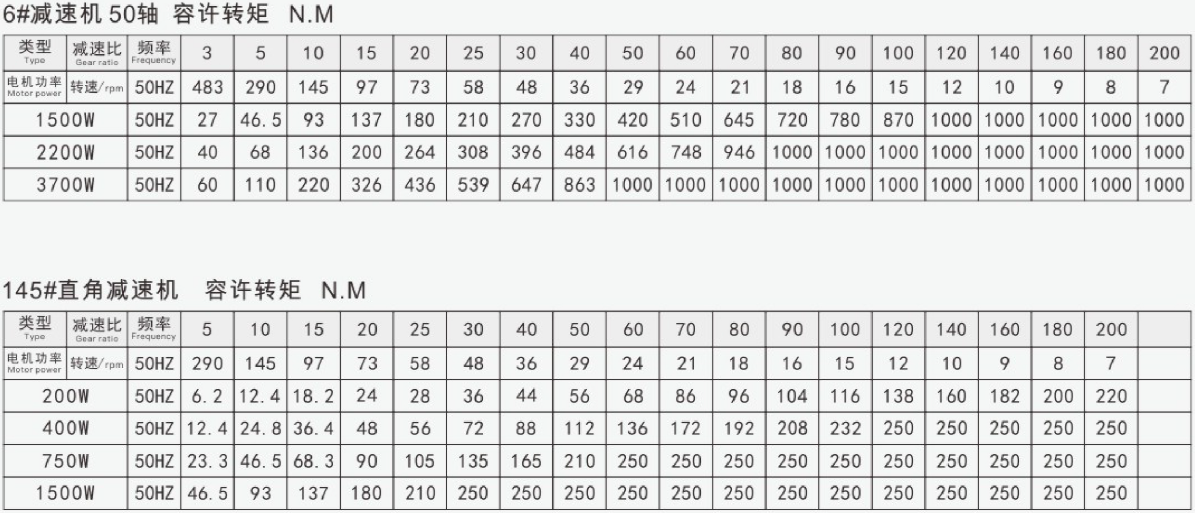

小型齿轮减速电机容许转矩、力矩表2

注:

1、表中转速是以电机的平均转速为基数除以减速比而算出的数值。实际转速将随着负载大小变化,变化范围2-20%。
2、表中转矩是以电机额定转矩乘以减速比乘以传动效率计算而得。

微型定速电机厂家

“高品质、高标准、零缺陷”

精密工艺,出色性能!恒铭智能小型齿轮减速电机系列,助您在竞争激烈的市场中脱颖而出。

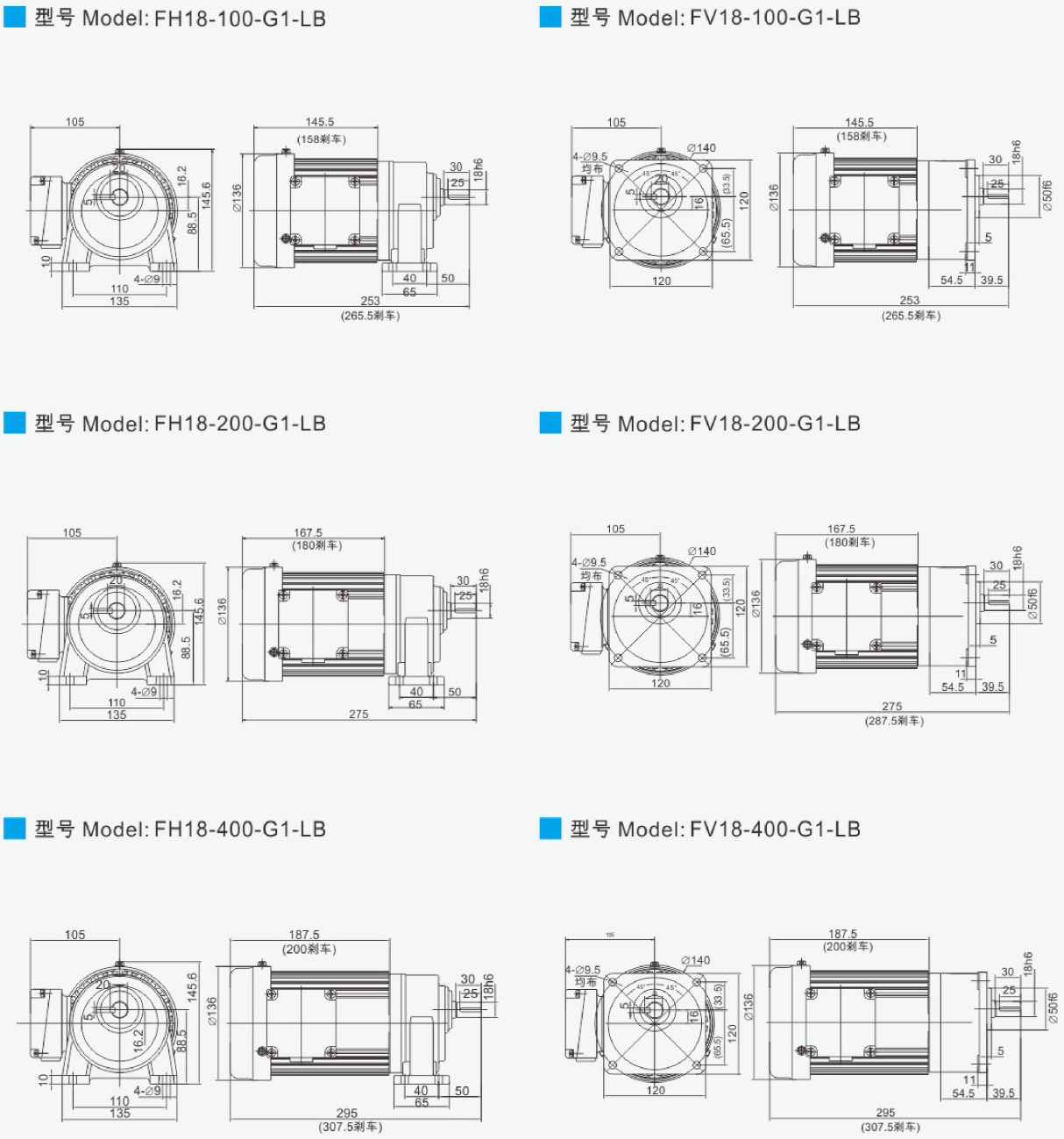

1#减速机18轴外型尺寸(单位mm)

1#减速机18轴小型齿轮减速电机外形尺寸图纸

1#减速机18轴型号:

  • FH18-100-G1-LB
  • FV18-100-G1-LB
  • FH18-200-G1-LB
  • FV18-200-G1-LB
  • FH18-400-G1-LB
  • FV18-400-G1-LB

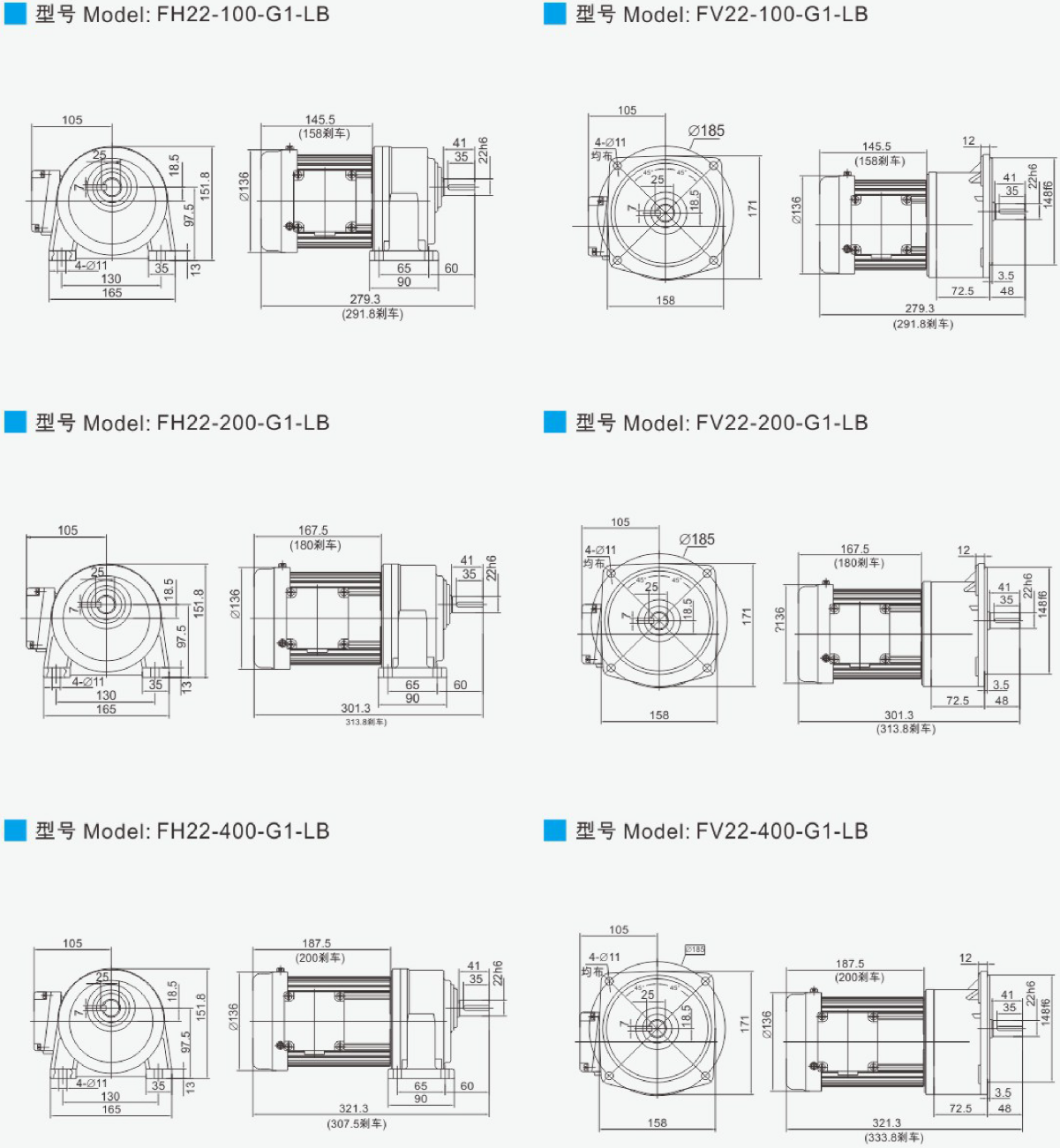

2#减速机22轴外型尺寸(单位mm)

2#减速机22轴小型齿轮减速电机外形尺寸图纸

2#减速机22轴型号:

  • FH22-100-G1-LB
  • FV22-100-G1-LB
  • FH22-200-G1-LB
  • FV22-200-G1-LB
  • FH22-400-G1-LB
  • FV22-400-G1-LB

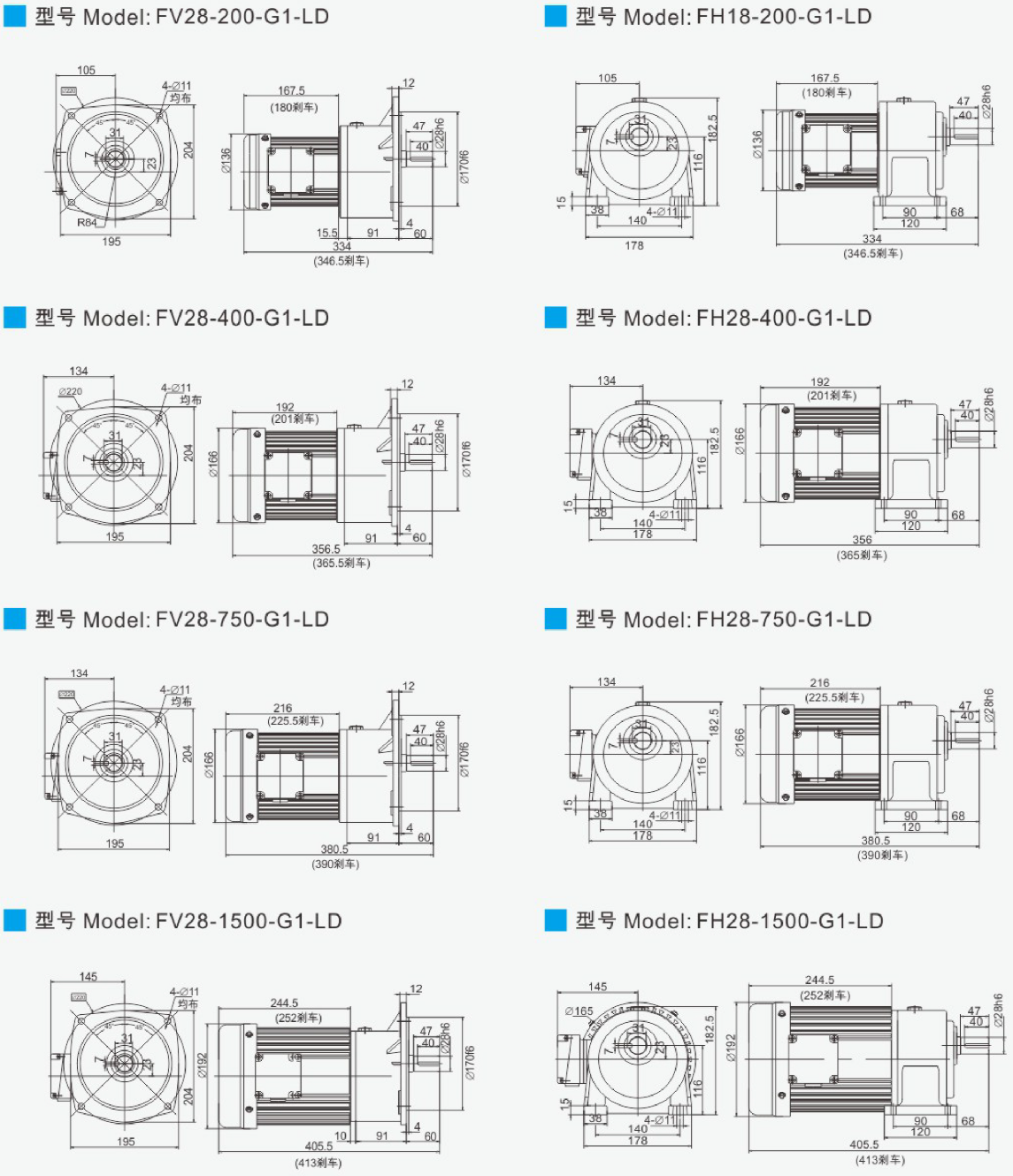

3#减速机28轴外型尺寸(单位mm)

3#减速机28轴小型齿轮减速电机外形尺寸图纸

3#减速机28轴型号:

  • FV28-200-G1-LD
  • FH28-200-G1-LD
  • FV28-400-G1-LD
  • FH28-400-G1-LD
  • FV28-750-G1-LD
  • FH28-750-G1-LD
  • FV28-1500-G1-LD
  • FH28-1500-G1-LD

4#减速机32轴外型尺寸(单位mm)

4#减速机32轴小型齿轮减速电机外形尺寸图纸

4#减速机32轴型号:

  • FV32-750-G1-LD
  • FH32-750-G1-LD
  • FV32-400-G1-LD
  • FH32-400-G1-LD
  • FV32-1500-G1-LD
  • FH32-1500-G1-LD

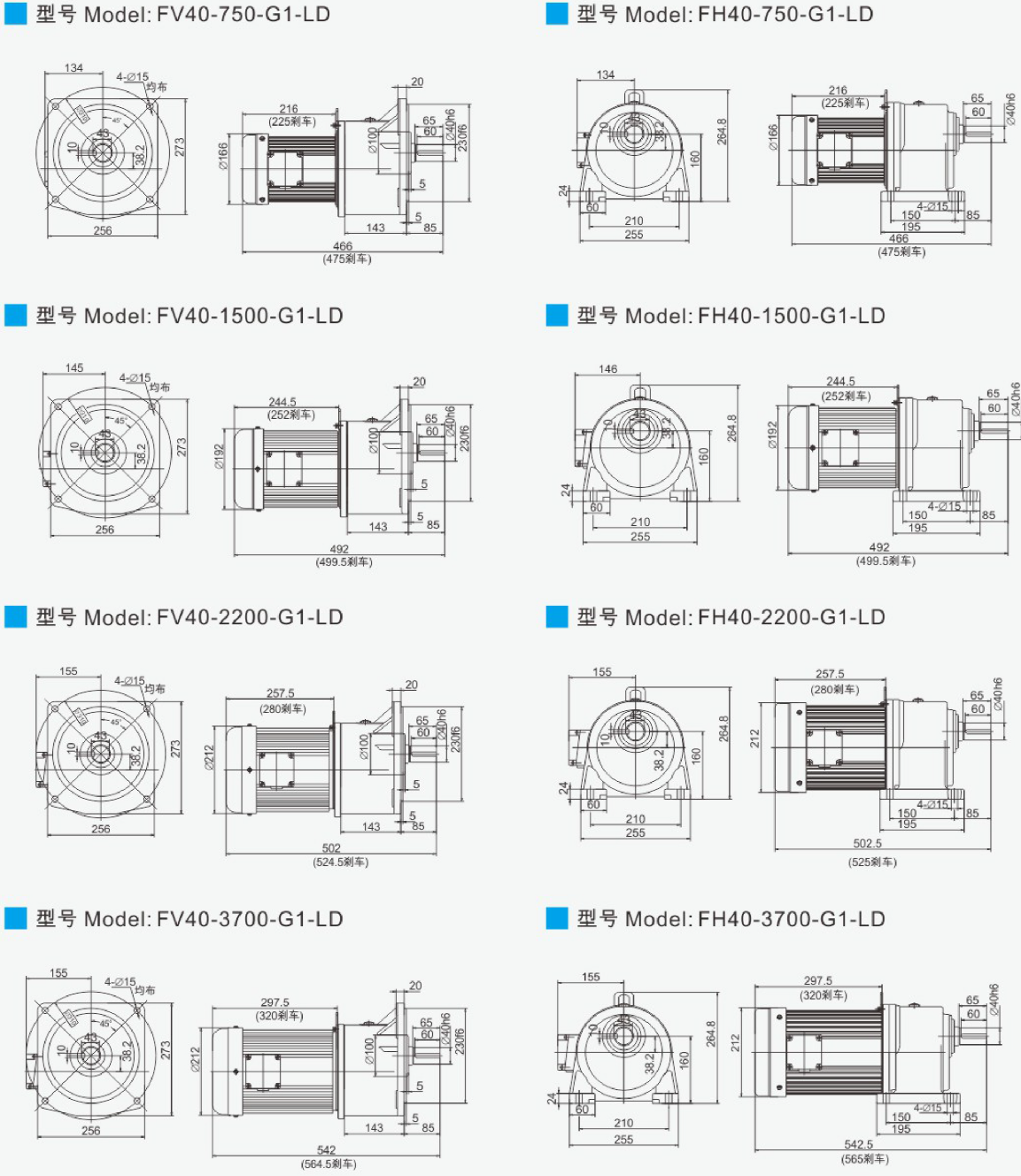

5#减速机40轴外型尺寸(单位mm)

5#减速机40轴小型齿轮减速电机外形尺寸图纸

5#减速机40轴型号:

  • FV40-750-G1-LD
  • FH40-750-G1-LD
  • FV40-1500-G1-LD
  • FH40-1500-G1-LD
  • FV40-2200-G1-LD
  • FH40-2200-G1-LD
  • FV40-3700-G1-LD
  • FH40-3700-G1-LD

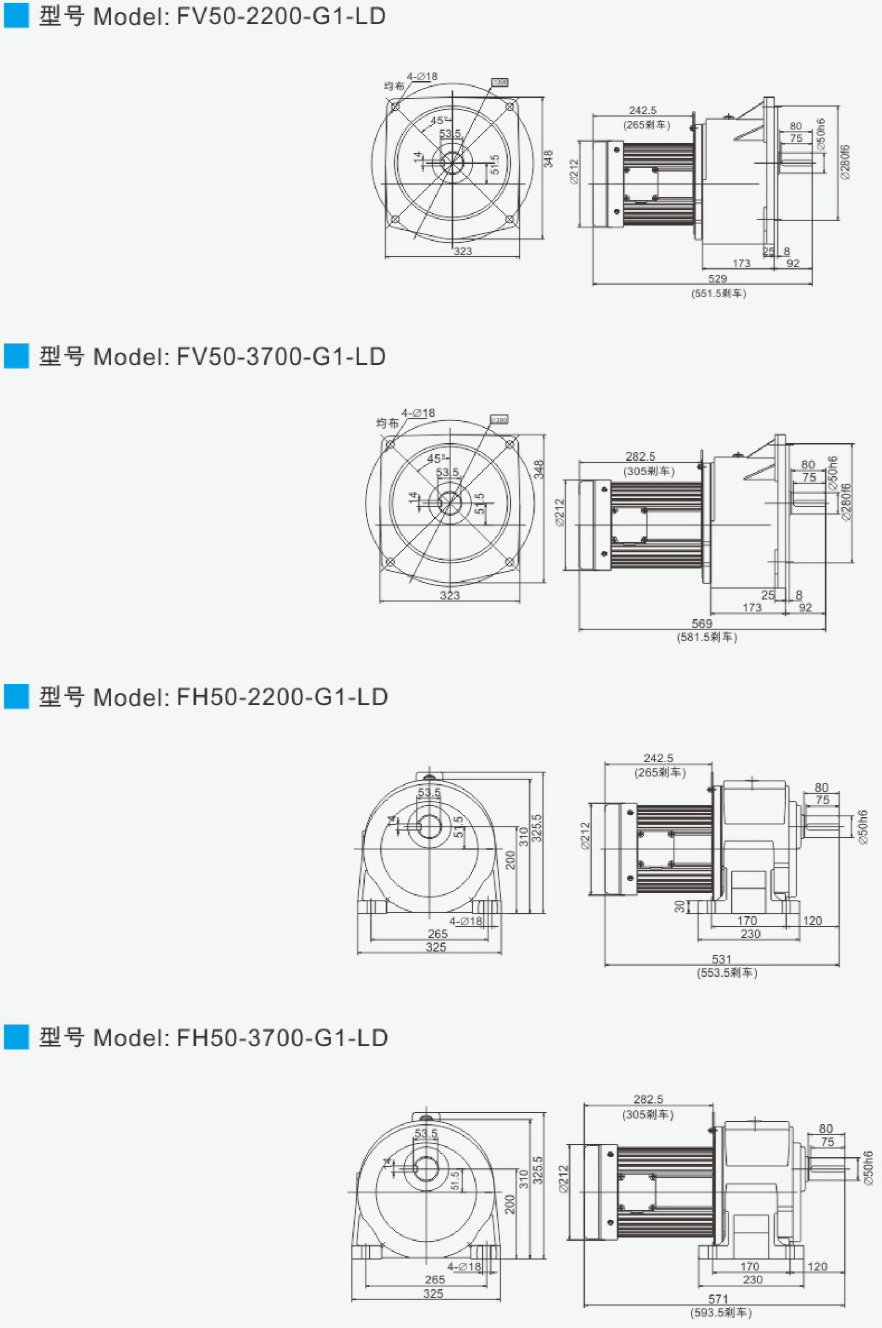

6#减速机50轴外型尺寸(单位mm)

6#减速机50轴小型齿轮减速电机外形尺寸图纸

6#减速机50轴型号:

  • FV50-2200-G1-LD
  • FV50-3700-G1-LD
  • FH50-2200-G1-LD
  • FH50-3700-G1-LD

145#直角减速机外型尺寸(单位mm)

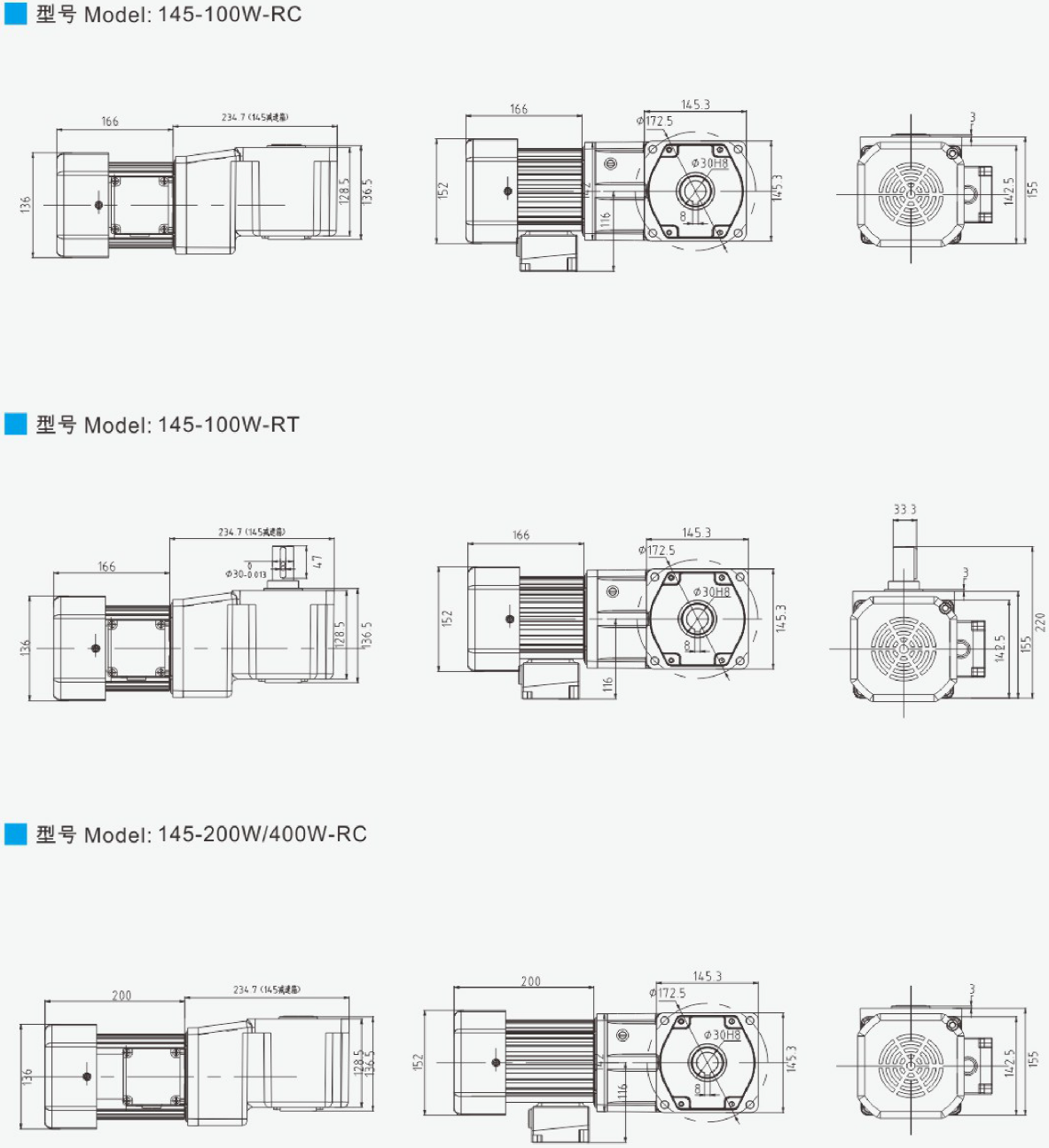

145#直角减速机小型齿轮减速电机外形尺寸图纸
145#直角减速机小型齿轮减速电机外形尺寸图纸
145#直角减速机小型齿轮减速电机外形尺寸图纸

145#直角减速机型号:

  • 145-100W-RC
  • 145-100W-RT
  • 145-200W/400W-RC
  • 145-200W/400W-RT
  • 145-750W-RC
  • 145-750W-RT
  • 145-1500W-RC
  • 145-1500W-RT
